产品说明：

Mini LED是指尺寸在100μm量级的LED芯片，尺寸介于小间距LED与Micro LED之间，是小间距LED进一步精细化的结果。其中小间距LED是指相邻灯珠点间距在2.5 毫米以下的LED 背光源或显示产品。

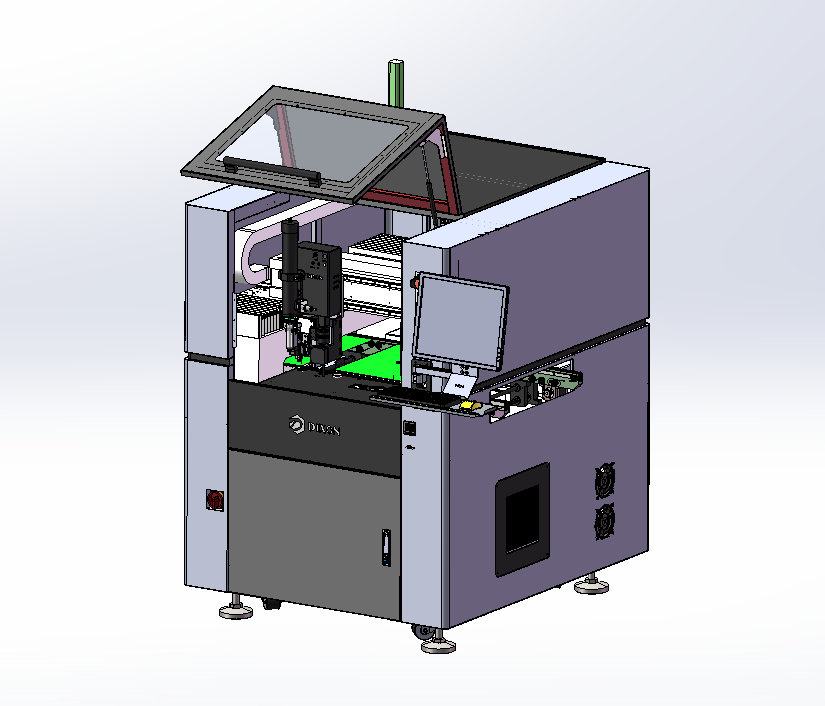

该点胶机专门为LED灯条（LED Bar）的Lens组装的点胶应用而开发的全自动在线式喷射点胶系统，拥有广泛而成熟的实际客户群体，带给客户实实在在的丰厚收益。SURPASS在全国建立了广泛的支持与服务网络，为客户的开发，制造和产品创新，提供完整的过程解决方案。

应用范围：

LED灯条点胶、热熔胶粘接、 底部填充胶、表面贴装、堆栈封装、 围坝与填充、 FPC元器件补强、增强材料等。　

产品优势：

非接触式喷射阀，提高点胶一致性，减少材料浪费，提升良率；显著的高点胶效率，匹配于中高速SMT贴片速度；成熟稳定的高速运动平台；控制软件操作简便，编程容易；自动视觉位置识别与补偿。

产品数据：

1、外形尺寸：L=1120mm W=1328mm H=1524mm；

2、控制方式：工控机+运动控制卡

3、点胶范围X/Y/Z(mm)：500/700/50

4、X/Y轴驱动方式：直线电机

5、Z轴驱动方式：伺服电机＋研磨丝杆＋精密直线导轨

6、运行速度X/Y/Z轴(mm/s)：0-2000/0-2000/400

7、重复精度X/Y/Z轴： ± 0.01mm

8、视觉系统：工业相机+戴尔17寸显示器

9、胶阀数量：1个

10、胶阀类型：喷射阀

11、最小喷射量：0.002微升

12、供胶针筒：100CC

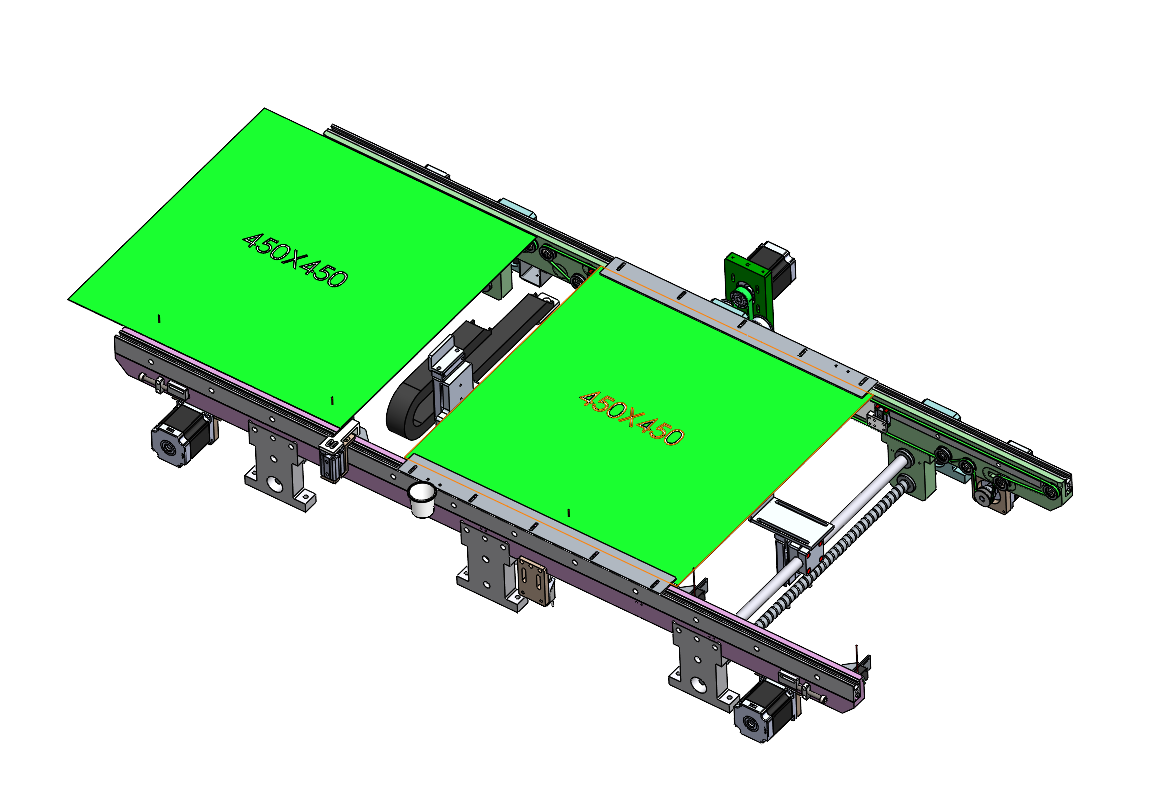

13、上料模式：自动输送轨道

14、输入电源：AC220V/350W

15、输入气源：0.4-0.8Mp

16、三色报警灯

喷胶机参数：

尺寸：长81.16 ×宽24.18×高151.85毫米

重量：270 克（9.5 盎司）

最高操作频率：150Hz

脉冲时间：2ms

输入电压：24VDC

功耗：0.5Amp（峰值 5.0Amp）

操作气压：2—6 bar（29—87psi）

最高胶阀加热温度：90℃（194℉）

最高操作温度：40℃（104℉）

最大流体压力：6.8bar（100psi）

胶点大小：3—200nl（1—6.8oz）

粘度范围：20—20000 Cps

与流体接触的材料：17-4PH 不锈钢、303 不锈钢、碳化钨
