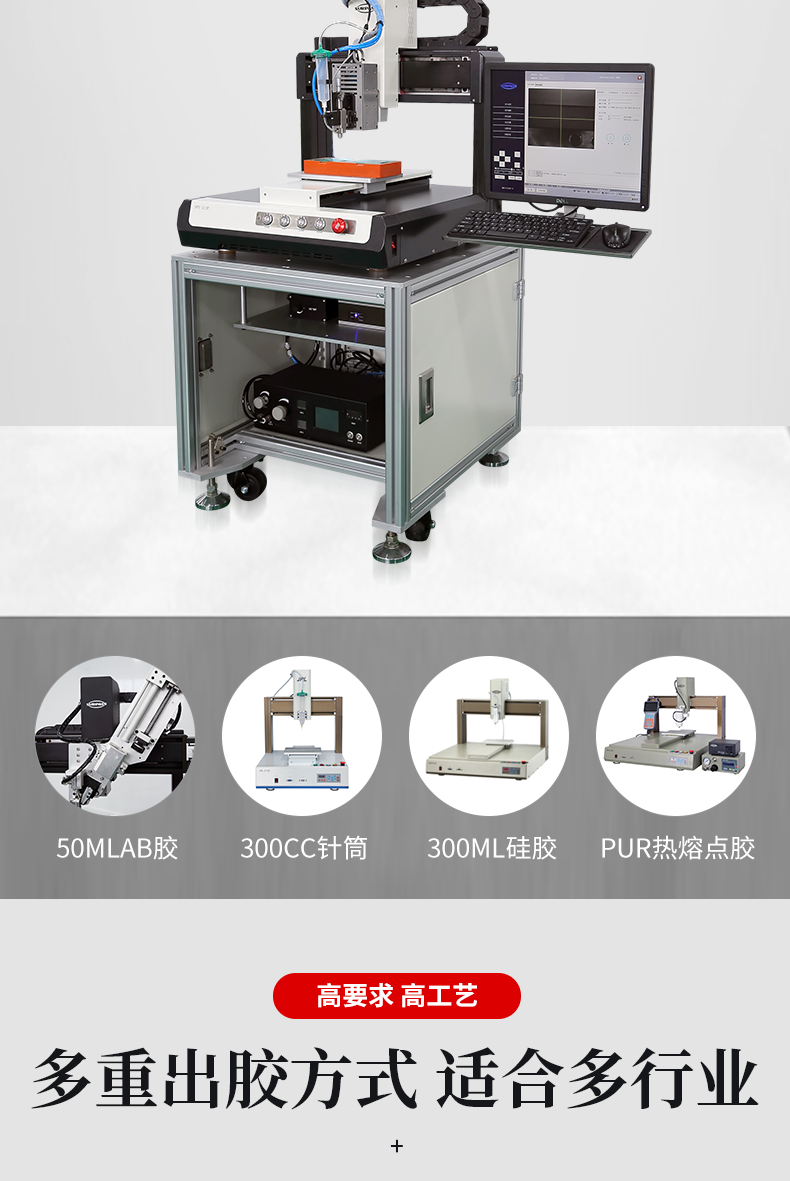

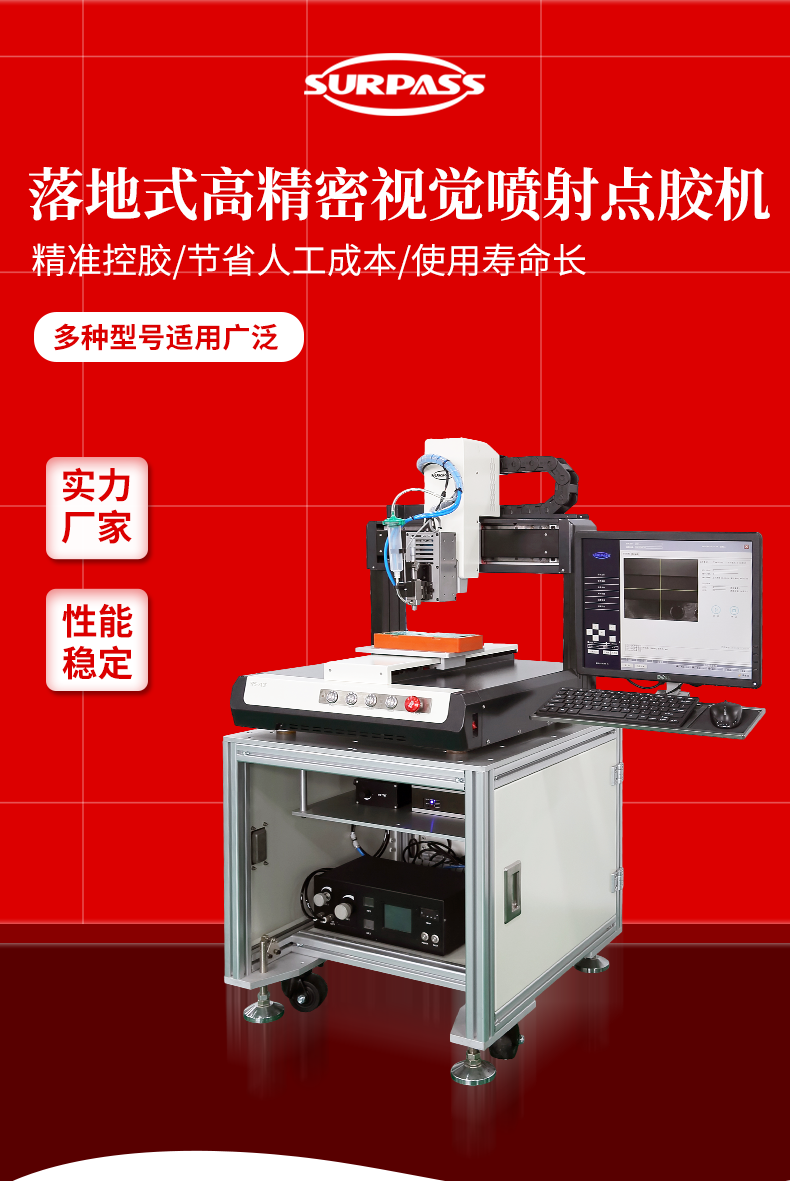

落地式高精密视觉喷射点胶机SPS-313F
  • 落地式高精密视觉喷射点胶机SPS-313F
  • 产品介绍

产品特性

1.取代人工特点的点胶作业,实现机械化生产 。

2.高精度三轴平台,采用精密丝杆+日本伺服电机驱动,保证设备的精度和稳定性。

3.独创的新型视觉技术,采用了新型的视觉系统技术,保证点胶过程的精准性。

4.专用的操作软件,配套新型视觉系统开发了专用的点胶视觉软件,将点胶最简化。

5.超高性价比,业界最低成本视觉系统,用最低的成本实现点胶智能化。

6.智能简便的平板电脑操作界面 。

7.程式文件可通过U盘上传/下载,方便资料管理及保存 。

8.运行在静音状态下,不会给生产场地造成噪音污染 。

9.实用于各种行业需要涂胶的产品。

应用行业:

 Underfill        手机、平板、数码       汽车工业     电池组装     扬声器点胶

FPC软板        五金配件        芯片绑定      半导体封装      LCD组装点胶

PCB板点胶      半导体微电子组装      摄像头模组(Lens花瓣固定、VCM点胶等)

规 格

SPS系列机器人

工作范围(mm

SPS-313F300*300*100

重复精度(mm

±0.01

最大速度(mm/s

X:800 Y:800 Z:500

I/0信号

12 In puts/12 Out puts

移动速度mm/sec

0.1-800/250

驱动方式

日本精密伺服电机

传动方式

精密丝杆+精密直线导轨

外形尺寸(mm)

SPS-313F580*545*650

Z轴负载

5kg

工作台负载

15kg

编程方式

笔记本+教导器

程序记录容量

1000组、每组4000points(可支持UCOPY)

视觉定位系统

大恒工业CCD视觉定位系统+联想笔记本

分解能力

0.01mm/Axis

识别范围

7.1*5.3mm(由所选镜头确定)

光源

LED光源

运动补差功能

3 axis(3D立体空间任意路线皆可)

输入电源

AC/220V/350W

工作环境温度

5-40

工作环境湿度

20-90%no condensation

运动模式

点到点、连续线段、弧圆

加热装置

0130

【产品说明】

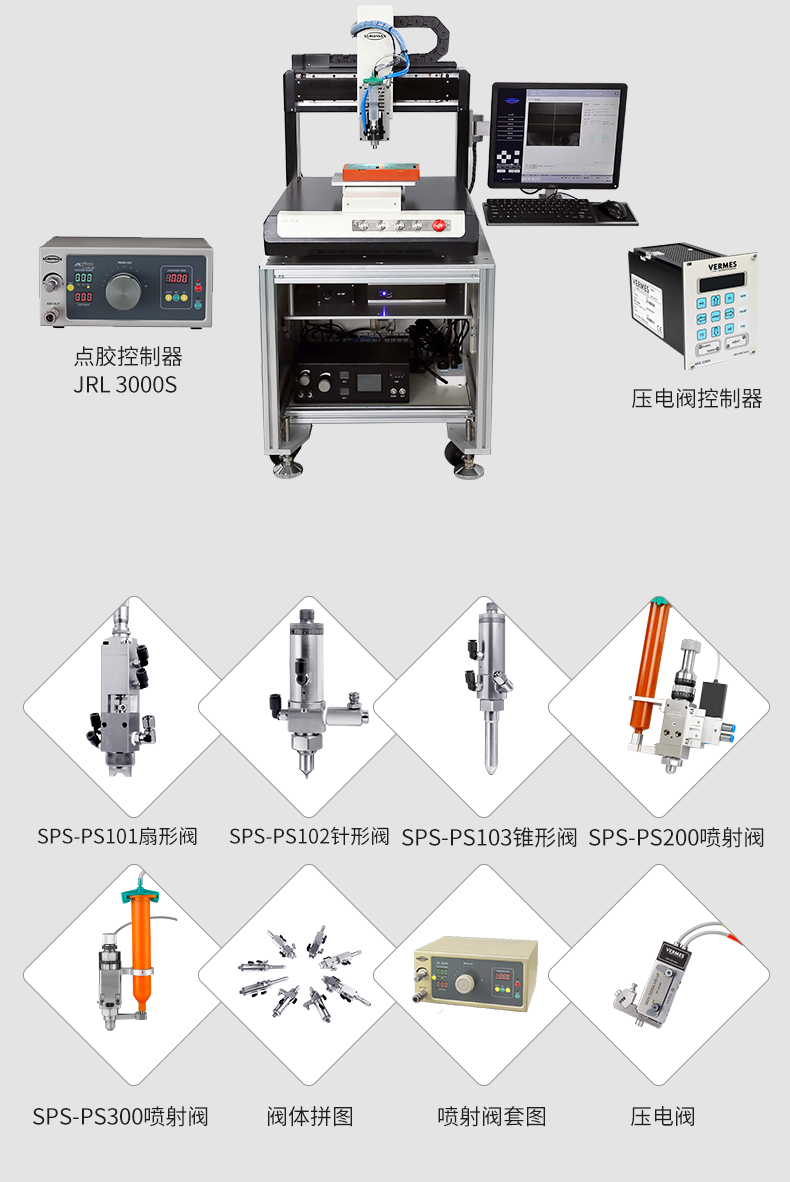

SPS-PS300是一款非接触式喷射点胶阀,可广泛应用于表面贴装胶、导电银浆、IC封装胶、底部填充胶、密封胶、表面涂敷胶等各类胶粘剂的可控流量、高速点胶作业。既能射入小到百微米的狭窄空间,也能在指定位置完成重量到0.01毫克级别的精准点胶。



【特点与优势】



☆高速



无需传统针头点胶工艺所必需的Z轴运动,点胶速度是针头点胶的3倍以上。



☆高精度



最小点胶量可达5纳升,最小胶点直径可控制到0.2mm,并且具有传统针头点胶无法企及的一致性。



☆高灵活性



SPS-PS300对点胶高度不敏感,可避免针头碰撞工件造成的不良;极小点胶量使得SPS-PS300可以在更紧凑的空间进行作业,完成针头点胶无法实现的点胶工艺。



☆低维护高寿命



先进的结构设计,日常清洁和维护简单易行。最先进的纳米耐磨材料配件,是普通材料寿命的20倍以上。



【产品规格】



型号       SPS-PS300

尺寸81.16 ×24.18 ×151.85 毫米



重量270 克(9.5 盎司)



供料组件:不锈钢接头接针筒(标配)



          倒插接头接料管(选配)



可接针筒规格:3cc5cc10cc 30cc55cc



可接料管规格:4分管、6分管



撞针组件:特制高强度材料 303



喷嘴组件:特制高强度材料





气体密封圈:聚氨酯



其它O型圈:丁腈橡胶



加热块:6061 AL 阳极氧化(选配)



加热管:24V DC50W(选配)



最高加热温度:80



最高操作频率150Hz



脉冲时间2ms



输入电压24VDC



功耗0.5Amp(峰值 5.0Amp



操作气压26 bar2987psi



最高胶阀加热温度90℃(194℉)



最高操作温度40℃(104℉)



最大流体压力6.8bar100psi



胶点大小3200nl16.8oz



粘度范围2020000 Cps



与流体接触的材料:17-4PH 不锈钢



303 不锈钢



碳化钨
